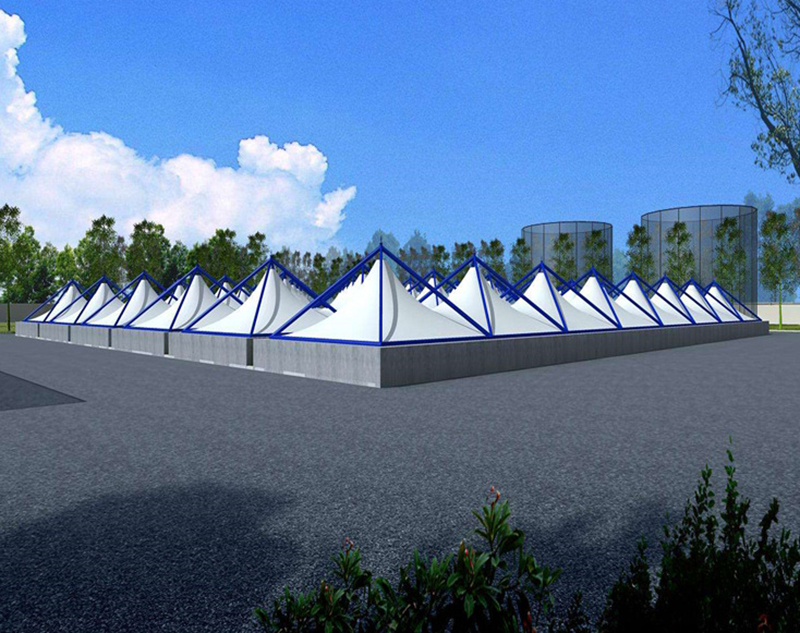

反吊膜結構比傳統污水池加蓋除臭效果明顯，蕞主要的兩點原因一是結構新穎，采用與傳統結構相反的設計理念，將鋼結構至于膜材外層，從而提高了鋼結構的使用壽命；二是采用抗腐蝕性能高的氟碳纖維膜作為膜加蓋的常用材質，二者結合，從很大程度上提高了反吊膜結構的使用價值，提高了整體結構性能。下面介紹下反吊膜結構設計主要包括的內容。

1、膜結構初始態分析：確保生成形狀穩定、應力分布均勻的三維平衡曲面，并能夠抵抗各種可能的荷載工況,這是一個反復修正的過程。

2、膜結構荷載態分析：張拉膜結構自身重量很輕，僅為鋼結構的1/5，混凝土結構的1/40；因此膜結構對地震力有良好的適應性，而對風的作用較為敏感。此外還要考慮雪荷載和活荷載的作用。

3、反吊膜結構構件尺寸的確定，及對支承結構的有限元分析，當支承結構的設計方法與膜結構不同時，應注意不同設計方法間的系數轉換。

4、連接設計：包括螺栓、焊縫和次要構件尺寸。

5、剪裁設計：應具備必要的試驗數據，包括所選用膜材的楊氏模量和剪裁補償值。
