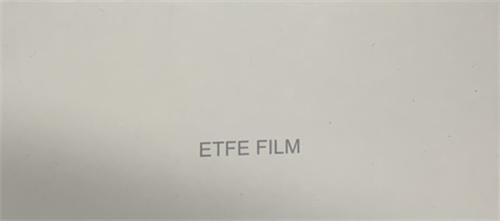

軟玻璃，相信深諳膜結構建筑領域的你們都很熟悉，其實它就是ETFE膜材。

ETFE最初由杜邦公司（DuPont）于1970年代開發，中文名為乙烯——四氟乙烯共聚物，是一種輕質、耐熱的薄膜。





ETFE膜材的厚度通常在0.05-0.25mm。隨著厚度的增加，膜材的硬度也將增加，同時也會更脆，增大加工難度。

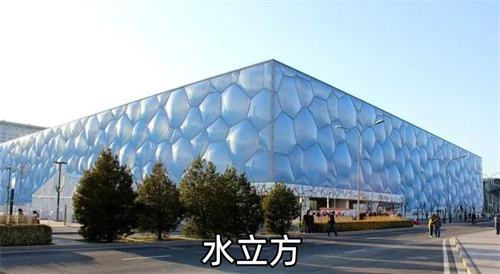

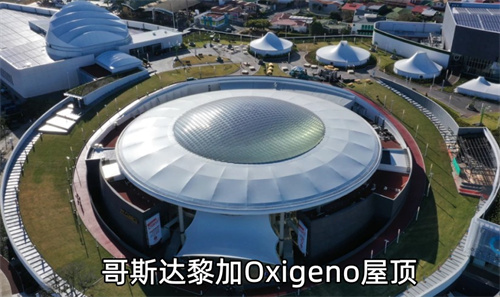

ETFE膜材的典型用法是將兩層或三層膜材“焊接”在一起，運送到工地，然后充氣使它們膨脹成氣枕，通常用于建筑外立面、屋頂及天窗。



ETFE膜材和其他材料相比，具有很多優勢，這也是近些年越來越多的建筑物都會優先選用ETFE的緣故。



ETFE膜材優勢



? ETFE膜材質輕、韌性好、抗拉強度高、延展性好。



? 耐候性和耐化學腐蝕性強。



? 防火安全性好，不會自燃。



? 可見光透過率高。



? 優異的自清潔功能，灰塵不易吸附在其表面。



? 適應性好，幾乎可以加工成任何尺寸和形狀。



? ETFE薄膜可預制成薄膜氣囊，現場組裝、充氣、施工周期短，維修方便。



ETFE膜材良好的適用性，在一定程度上決定了其結構的豐富性。按照膜結構的成形方式和受力特點一般可以分為骨架膜、張拉膜和充氣膜。

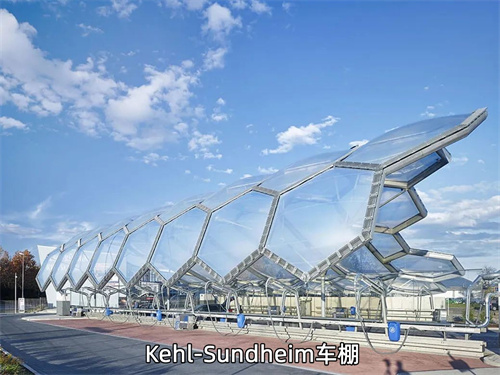

1、骨架膜





骨架膜結構是膜材依靠具有穩定性、完整性的鋼或其他材料構成的剛性骨架，經張拉而構成的骨架式膜結構。形態有平面形、單曲面形和以鞍形為代表的雙曲面形。

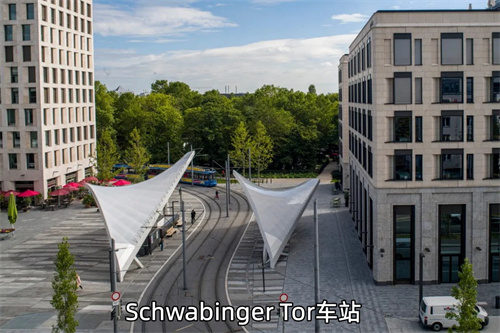

2、張拉膜

張拉膜結構以膜材、鋼索及支柱構成，利用鋼索與支柱在膜材中導入張力以達安定的形式。除了可實踐具創意，創新且美觀的造型外，也是最能展現膜結構精神的構造形式。大型跨距空間也多采用以鋼索與壓縮材構成鋼索網來支撐上部膜材的形式。



3、充氣膜

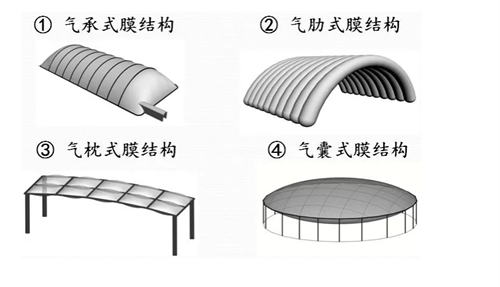

充氣膜結構是指在以高分子材料制成的薄膜制品中充入空氣后形成的結構，充氣膜結構所構成的建筑又分為兩大類：一種為氣承式膜結構，這種結構常見于工業領域；另一種則為氣脹式膜結構（氣肋式、氣枕式、氣囊式）更適于應用在公共建筑中。



氣承式膜結構



通過送風口向建筑物內充氣使室內外保持一定的壓力差從而支撐覆蓋膜體并保持其穩定的形狀，現如今很流行的煤倉、臨時空間就是這種結構。

氣肋式膜結構



通過在主肋管間設置連接管，將多個主肋管連接為一體，形成有剛性的“氣肋架構”，該“氣肋架構”成為建筑的主要受力構件，配合“氣肋架構”外覆蓋的頂棚布及保溫材料，就構成了傳統建筑中的受力構建與圍護結構，形成新穎的氣肋式膜結構。這種結構具有自支撐，使用風機加壓快速搭建，無需任何基礎，硬件連接和任何拉索等優良特性。



氣囊式膜結構



即向單個膜構件內充氣，使其保持足夠的內外壓差，構件單個或組合在一起作為類似于梁、拱、平板等受力結構構件。這種結構對膜材自身的氣密性要求很高，需不斷地向膜構件內充氣以保持必要的內壓。

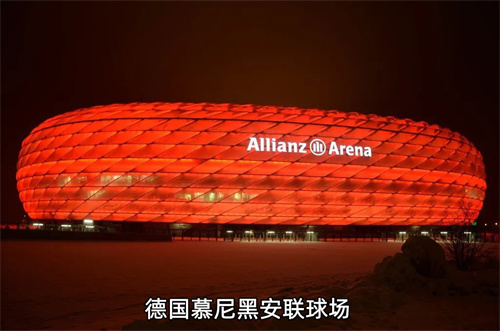

氣枕式膜結構

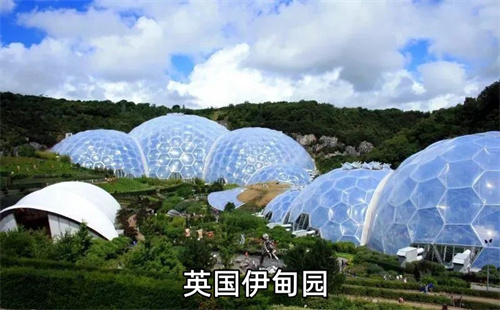

將多層(一般2-3層)ETFE膜材周邊熱合并用夾具封閉固定在骨架上，內部充氣使其形成氣枕并具有一定剛度以抵抗外部荷載，自身僅起到圍護結構的作用。它是氣脹式膜結構和骨架式膜結構的結合，被廣泛應用于大型公共建筑中。

以上就是這期的分享，如您對ETFE建筑案例感興趣，可前來深圳市佛蘭空間膜結構有限公司了解咨詢。

注：文章圖片和內容來源網絡，如有侵權請聯系客服刪除。
